0.8-1.2mm C63 C75 C100 C150 가벼운 가이드 스틸 프레임 기계

0.8-1.2mm C63 C75 C100 C150 경량 강철 프레임 기계

주요 사양

장비 설명


주요 사양:
크기 100*41mm
두께 0.8-1.2mm(G300-G550 아연 도금 코일 및 알루미늄 아연)
공급 폭 193mm
표준 생산 속도 300-700m/h
최대 생산 속도 25m/min
주 모터 7.5kw 서보 모터
전원 공급 장치 380V 50Hz 3상 또는 요청에 따라
유압 스테이션 7.5kw
유압 탱크 용량: 100L
유압 냉각: 팬 냉각
유압 압력: 컴퓨터 설정
프레임 및 펀칭 다이: 나사 구멍, 모따기, 슬롯 구멍, 플랜지 컷, 파이프 구멍, 서스펜션, 절단
공차: +- 0.5mm
잉크젯 프린터: EC-JET
기계 크기: 5000*1000*1500mm
무게: 3000kg
색상: 요청에 따라
디코일러: 베어링 3톤, 자동 디코일러

VERTEX BD 설계 소프트웨어
1. 벽, 바닥 및 지붕 구조가 자동으로 생성되어 설계 시간을 절약합니다.
2. 자동 3D 성형으로 100% 정확성을 보장합니다.
3. 분석 프로젝트 기능을 통해 소프트웨어는 지지력을 계산할 수 있습니다.
4. 프레임워크 3D 맵 및 3D 장식 뷰를 생성합니다.
5. 전체 건물 프레임을 독립적인 단위 도면으로 분해할 수 있습니다.
6. 필요한 강철, 판, 단열재, 문 및 창문, 나사 및 기타 일치하는 재료를 포함한 자재 명세서를 계산합니다.
7. 표시된 공작물, 장비와의 도킹을 포함한 처리된 데이터를 생성합니다.
8. 소프트웨어 유지 관리 및 교육 비용.
9. 유지 관리 및 지원 비용은 USD 2200.00/년입니다. 소프트웨어 업데이트 및 선택 사항입니다.
장비 설명

1). 자동 수직 단일 헤드 언코일러: 1 세트
a. 수동 조임 설계를 사용하여 코일 ID: 460mm-520mm, 코일 OD: 1400mm, 로딩: 3000kg
b. 주파수 변환 자동 언코일링
c. 전원: 2.2KW
2). 프레임: 강판 용접을 사용하여 전체 어닐링하여 응력 처리를 통해 장기간 변형 없이 사용할 수 있도록 합니다. 그리고

CNC 가공 센터 가공으로 치수 정확도를 보장합니다.
3). 아치: 주 아치는 박스 구조이고, 박스는 CNC 가공 센터 가공이며, 보조 아치는 독립적인 구조입니다.

4). 롤링 금형: Cr12mov 다이 강철, 진공 경화 HRC60-62 ° 후 구멍과 면의 끝을 다듬고, CNC 선반

롤러 표면을 마무리합니다.
5). 주축: 40Cr 공구강 재질, 담금질 및 템퍼링 열처리, 외부 연삭 마무리

6). 구동 시스템: 서보 모터 및 감속기 연동, 휠 사이에 정밀 경질 기어 오일 침지 작동을 통해 장기간 마모 없이 사용할 수 있도록 합니다.

7). 유압 시스템

a. 에너지 저장 구조, 에너지 절약 및 환경 보호
b. 유압 부품: 독일 Rexroth 제품
8). 펀칭 금형

다이 모델 재료는 S45C 공구강을 사용하고, 금형 삽입물은 D2 또는 SKD11 고품질 강철을 사용하며, 금형 부품은 일본 쌀을 사용합니다.
제품.
9). 전기 부품

a. 원본 수입 모션 컨트롤러 및 PLC
b. 국제 일류 브랜드 저전압 부품
10). CNC 잉크젯 프린터

a. 산업 등급 고품질 솔벤트 기반 전자 잉크젯 프린터 구성, 인쇄 필기 선명하고 견고하며 설치가 용이합니다.
b. 일반 솔벤트 기반 잉크, 구매가 쉽고 경제적입니다.
c. 설계 소프트웨어에서 자동으로 생성된 내용을 자동으로 인쇄하며, 사람의 개입 없이
d. Frame Mac LGS 메이커 생산 제어 시스템을 통해 회사 이름, 로고, 웹사이트 등과 같은 추가 정보를 추가할 수 있습니다.

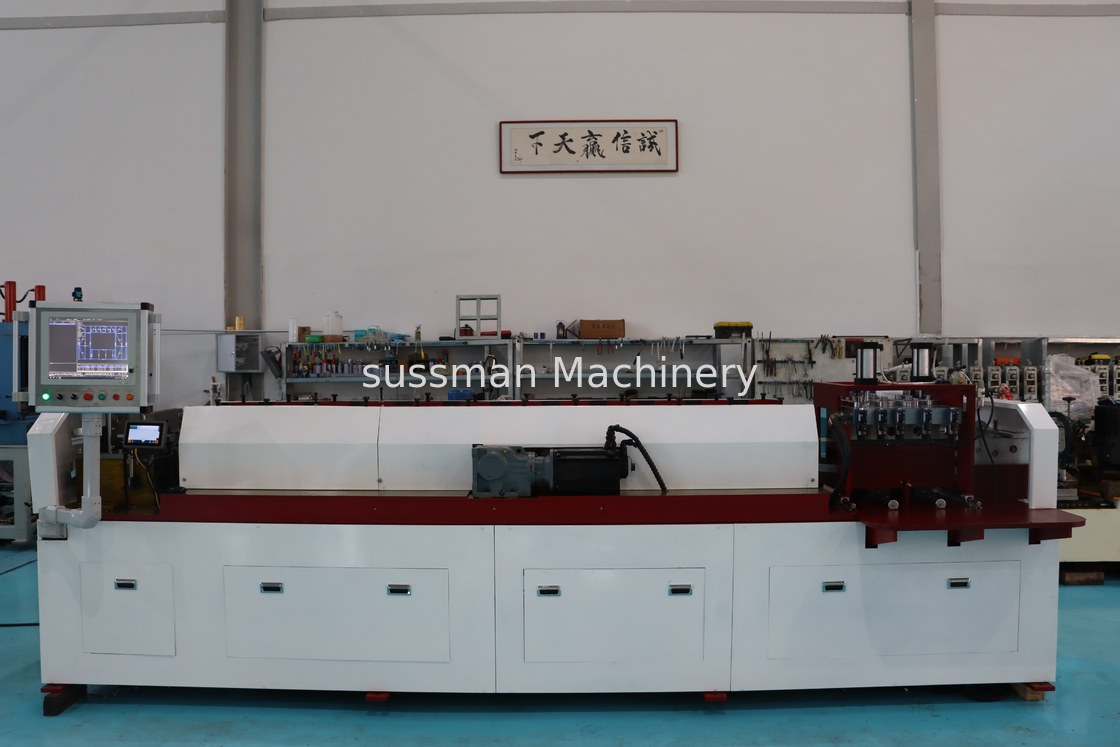

우리 기계 사진
LGSF 기계의 적용 분야는 주로 건설 산업에 있으며, 경량 강철 프레임이 여러 가지 장점으로 인해 인기를 얻고 있습니다. 몇 가지 일반적인 적용 분야는 다음과 같습니다.

1. 주거 건설: 경량 강철 프레임은 단독 주택, 타운하우스 및 다층 아파트 단지를 포함한 주거 건물에 점점 더 많이 사용됩니다. LGSF 기계는 이러한 구조에 필요한 벽 스터드, 지붕 트러스, 바닥 장선 및 기타 구성 요소를 생산할 수 있습니다.

2. 상업 건설: LGSF 시스템은 사무실, 학교, 병원 및 소매 공간과 같은 상업 건물에도 사용됩니다. LGSF 기계는 내부 칸막이, 외부 벽, 천장 시스템 및 기타 구조 요소를 위해 필요한 강철 부품을 제작할 수 있습니다.

3. 모듈식 건설: 경량 강철 프레임은 전체 건물 모듈이 공장에서 제작된 다음 조립을 위해 건설 현장으로 운송되는 현장 외 모듈식 건설에 적합합니다. LGSF 기계는 이러한 모듈에 대한 강철 프레임 구성 요소를 생산하는 데 중요한 역할을 합니다.

4. 개조 및 개조: LGSF 시스템은 유연성과 설치 용이성을 제공하여 개조 및 개조 프로젝트에 적합합니다. LGSF 기계는 기존 구조에 쉽게 통합할 수 있는 맞춤형 강철 부품을 효율적으로 생산할 수 있습니다.

건설에서 LGSF 기계의 사용은 더 빠른 건설 시간, 비용 절감, 내구성 및 설계 다용성을 포함한 여러 가지 이점을 제공합니다. 이러한 기계는 강철 부품의 정확하고 표준화된 생산을 가능하게 하여 현장에서 고품질의 정확한 조립을 보장합니다.
